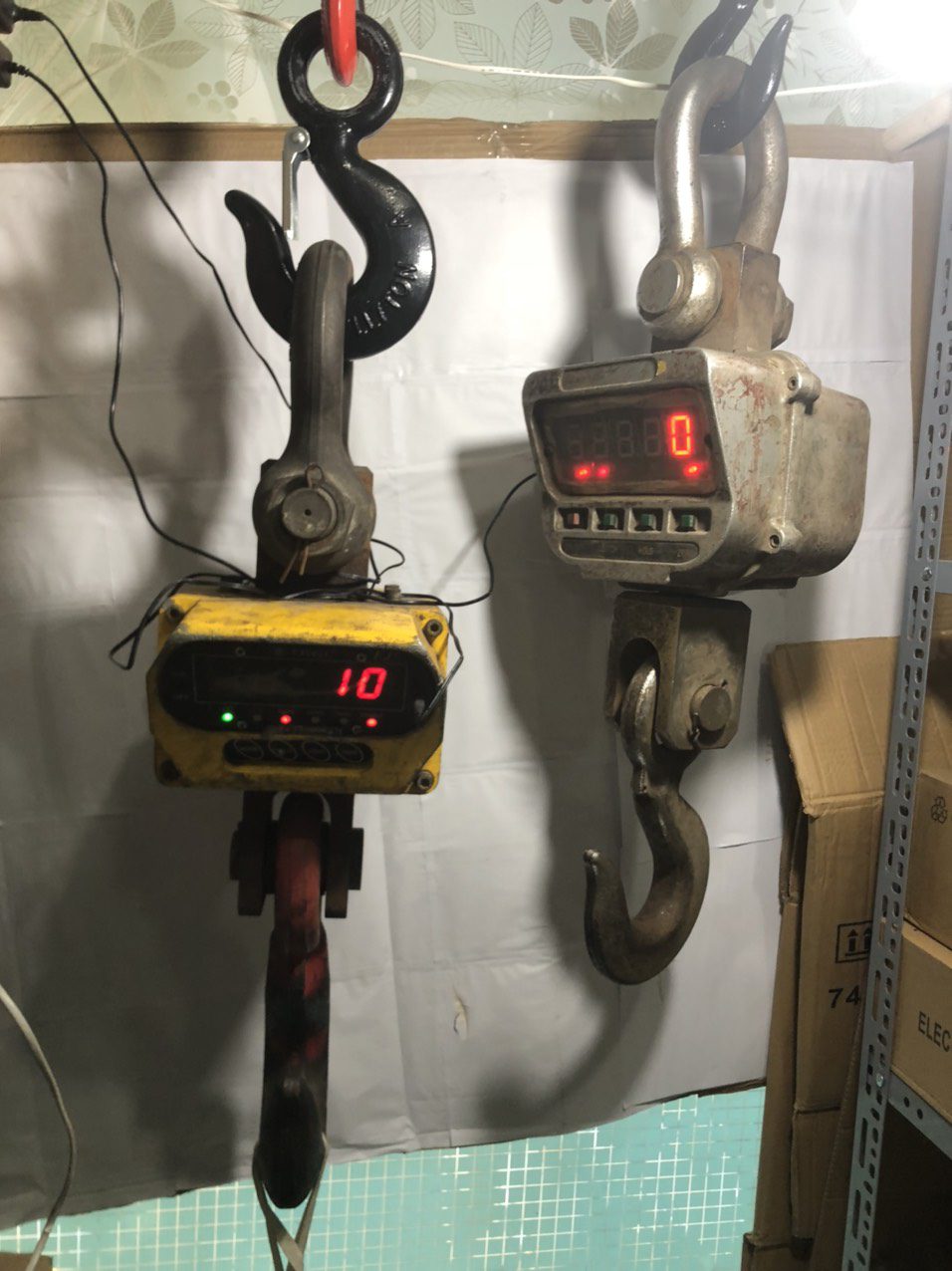

1. Dấu Hiệu Nhận Biết Loadcell Cân Treo Bị Hỏng & Cách Đo Kiểm Bằng Đồng Hồ VOM

Khác với các dòng cân bàn hay cân sàn, cân treo điện tử chịu tải trọng kéo thẳng đứng. Sự cố hư hỏng Loadcell không chỉ gây gián đoạn đo lường mà còn ảnh hưởng trực tiếp đến độ ổn định cơ khí khi làm việc. Trước khi tiến hành thay mới, kỹ thuật viên cần xác định đúng các biểu hiện bất thường và đo đối chiếu thông số điện trở bằng đồng hồ vạn năng (VOM).

1.1. Các dấu hiệu điển hình của Loadcell cân treo gặp sự cố

Trong quá trình vận hành nâng hạ pa-lăng hoặc cẩu trục, nếu hệ thống hiển thị xuất hiện một trong các lỗi sau, cảm biến lực có thể đã bị tổn thương:

• Hiện tượng trôi điểm Zero liên tục (Zero Drift): Khi chưa móc tải, số hiển thị không đứng yên mà nhảy tịnh tiến liên tục và không thể ổn định dù đã bấm phím ZERO. Đây thường là dấu hiệu của việc keo phủ bảo vệ màng điện trở bị ẩm hoặc hỏng mạch cách điện. Hiện tượng này khiến cân điện tử bị nhảy số liên tục dù không có tác động lực bên ngoài.
• Màn hình báo lỗi quá tải khi không có tải: Khi móc cẩu lơ lửng không tải, đầu cân lập tức kích hoạt chuông cảnh báo hoặc báo lỗi OL (Overload) hay ERR-02 / AdErr do tín hiệu ngõ ra lệch xa khỏi dải xử lý của bộ chuyển đổi A/D.
• Sai số phi tuyến tính và không lặp lại: Khi thử tải trọng chuẩn ở các mốc khác nhau, số hiển thị bị lệch đáng kể và không ổn định giữa các lần nâng hạ. Việc xử lý cân điện tử bị sai số bằng phần mềm lúc này sẽ không mang lại hiệu quả nếu thân kim loại của cảm biến đã chịu tác động lực vượt quá giới hạn đàn hồi.
• Hiện tượng không hồi về Zero (Zero Return Failure): Sau khi xả hết tải trọng khỏi móc cẩu, chỉ số trên cân không trở về mức 0.00 kg mà đọng lại dư tải. Cho thấy cấu trúc cơ học hoặc cảm biến có thể đã bị tổn thương, cần đo kiểm để xác định chính xác.

1.2. Hướng dẫn đo kiểm loại trừ lỗi ngoại vi (Pin, bo mạch, kẹt cơ khí)

Để tránh kết luận vội vàng dẫn đến thay thế linh kiện không cần thiết, kỹ thuật viên nên thực hiện các bước kiểm tra loại trừ sơ bộ:

1. Kiểm tra nguồn cấp ắc quy: Nguồn ắc quy 6V hoặc pin sạc bị sụt áp dưới tải có thể làm điện áp kích thích (Excitation) không ổn định, gây ra hiện tượng nhảy số. Cần sạc đầy hoặc test thử bằng nguồn DC chuẩn.
2. Kiểm tra tình trạng kẹt cơ khí: Kiểm tra còng treo, móc cẩu, chốt khóa an toàn xem có bị tỳ đè trực tiếp vào thân cảm biến hoặc vỏ bảo vệ hay không. Bất kỳ va chạm tỳ đè nào cũng có thể làm sai lệch lực kéo thực tế.
3. Kiểm tra đường truyền cáp tín hiệu: Quan sát cáp nối từ Loadcell về bo mạch. Các vết dập vỏ, đứt ngầm dây bọc kim chống nhiễu hoặc mối hàn bị tróc đều có thể sinh ra trở kháng giả.

1.3. Phương pháp đo kiểm kỹ thuật bằng đồng hồ VOM

Sau khi loại trừ các yếu tố ngoại vi, cách ly Loadcell khỏi bo mạch và tiến hành đo kiểm bằng đồng hồ VOM:

Bước 1: Đo điện trở ngõ vào (Input Resistance) và ngõ ra (Output Resistance)
Chuyển VOM về thang đo điện trở $2k\Omega$ hoặc $200\Omega$, đo từng cặp dây theo sơ đồ của nhà sản xuất:

• Đo cặp dây cấp nguồn kích thích $E+$ và $E-$: Điện trở ngõ vào $R_{in}$ phổ biến ở các giá trị tham khảo như 350 Ω, 700 Ω, 385 Ω hoặc 750 Ω (tùy thuộc vào thiết kế cụ thể của từng hãng).
• Đo cặp dây tín hiệu ngõ ra $S+$ và $S-$: Điện trở ngõ ra $R_{out}$ thường đạt mức tham khảo 350 Ω ± 3 Ω hoặc 700 Ω ± 5 Ω (đối chiếu theo datasheet).
• Đo đối xứng các nhánh cầu: Đo lần lượt từng cặp giữa dây cấp nguồn và dây tín hiệu. Nếu một nhánh bị hở mạch ($\infty$) hoặc chênh lệch điện trở lớn bất thường so với thông số xuất xưởng, đây là dấu hiệu cho thấy cảm biến có thể đã bị hỏng hoặc đứt cầu điện trở.

Bước 2: Đo điện trở cách điện chống rò (Insulation Resistance)
Chuyển VOM sang thang đo Megaohm ($20M\Omega$ hoặc $200M\Omega$) hoặc dùng đồng hồ đo cách điện. Đo giữa từng sợi dây tín hiệu với vỏ kim loại của Loadcell và dây Shield chống nhiễu. Giá trị điện trở cách điện cần đối chiếu với tiêu chuẩn nhà sản xuất (thông thường yêu cầu lớn hơn 1000 MΩ hoặc 5000 MΩ ở 50V DC). Nếu chỉ số sụt giảm mạnh, cảm biến có thể đã bị rò điện hoặc ẩm nước bên trong.

Bước 3: Đo điện áp mất cân bằng điểm Zero (Zero Balance Voltage)
Cấp nguồn kích thích DC chuẩn vào hai dây $E+$ và $E-$. Giữ Loadcell ở trạng thái tự do không treo tải. Chuyển VOM về thang đo DC mV đo giữa hai dây $S+$ và $S-$:

• Giá trị Zero Balance tiêu chuẩn cần được so sánh trực tiếp với mức công bố trên Test Certificate xuất xưởng của model đó.
• Nếu giá trị Zero Balance lệch đáng kể so với thông số xuất xưởng, cần kiểm tra kỹ lại đường dây, nguồn Excitation, đấu nối và cơ khí. Nếu các yếu tố ngoại vi bình thường nhưng điện áp Zero vẫn lệch lớn, có khả năng cao Loadcell đã bị hư hỏng và cần phương án thay thế.

2. Tiêu Chí Chọn Chuẩn Loadcell Cân Treo Tương Thích

Mỗi model cân treo đều được thiết kế theo hệ số an toàn cơ học, dải tín hiệu ngõ ra, kích thước lắp đặt và cấu hình mạch điện riêng. Việc chọn cảm biến mới bắt buộc phải tuân thủ các thông số kỹ thuật tương thích.

2.1. Các dạng Loadcell thường gặp trên cân treo

Cấu tạo thực tế và kiểu dáng Loadcell phụ thuộc vào từng model và thiết kế cụ thể của nhà sản xuất:

• Loadcell dạng chữ S (S-Beam): Thường gặp ở các dòng cân treo cỡ nhỏ đến trung bình như cân treo điện tử OCS 3 tấn. Cảm biến có hai đầu ren để liên kết còng treo và móc xoay bên dưới. Cần đo chính xác kích thước ren và bước ren bằng thước kẹp trước khi chọn mua.
• Loadcell dạng trụ chịu kéo (Single Shear / Round Tension): Thiết kế dạng trụ tròn chuyên dụng cho các dòng cân tải trọng lớn như cân treo điện tử OCS 5T hoặc cân treo CAS Caston III THD 10 tấn. Dòng này có khả năng chịu quá tải an toàn tốt và kết cấu chịu kéo vững chắc.
• Loadcell dạng chốt cẩu (Load Pin): Cảm biến gia công dưới dạng trục chốt định vị xỏ ngang qua cụm móc nâng, phổ biến ở các hệ thống cẩu trục chuyên dụng.

2.2. Độ nhạy ngõ ra (Rated Output) và Trở kháng cầu

• Độ nhạy ngõ ra (Rated Output): Phổ biến nhất là $2.0 \pm 0.002\text{ mV/V}$ hoặc $3.0 \pm 0.003\text{ mV/V}$. Nếu thay thế loại có bước sóng khác biệt so với thiết kế ban đầu, mạch vi xử lý có thể khó nhận diện chính xác dải đo.
• Trở kháng đầu vào/đầu ra ($R_{in}/R_{out}$): Cần chọn đúng loại có trở kháng tương đương (ví dụ 350 Ω hoặc 700 Ω) để đảm bảo dòng tiêu thụ phù hợp với bo mạch và nguồn ắc quy.

2.3. Sơ đồ màu dây đấu nối

Màu dây chỉ mang tính tham khảo vì có thể thay đổi tùy theo nhà sản xuất và model. Khi thay Loadcell, luôn ưu tiên tra cứu sơ đồ wiring trên datasheet, tem dán trên thân cảm biến hoặc Test Certificate đi kèm.

3. Quy Trình Thay Thế Loadcell Cân Treo Từng Bước Tại Xưởng

Thay thế cảm biến lực cân treo đòi hỏi tính cẩn trọng và tuân thủ các quy tắc an toàn. Khi cần trợ giúp kỹ thuật, bạn có thể tham khảo dịch vụ sửa chữa và thay thế phụ kiện cân treo điện tử hoặc xem bài viết hướng dẫn sửa chữa cân treo điện tử để nắm rõ cấu trúc thiết bị.

Bước 1: Giải phóng tải trọng và chuẩn bị mặt bằng an toàn

Hạ cân treo xuống mặt sàn xưởng, tuyệt đối không thao tác sửa chữa khi cân đang treo trên cẩu trục. Tắt công tắc nguồn, tháo ắc quy ra khỏi khoang chứa điện để phòng ngừa ngắn mạch. Đặt thân cân trên giá đỡ cơ khí bằng phẳng.

Bước 2: Tháo dỡ cơ cấu cơ khí và nắp bảo vệ

Sử dụng dụng cụ phù hợp tháo các bu-lông liên kết giữa vỏ bảo vệ và cụm chịu tải. Tháo còng treo trên (Shackle) bằng cách rút chốt an toàn và vặn cốt ren. Tiếp tục tháo móc cẩu bên dưới, kiểm tra độ mòn cơ học của móc trước khi lắp lại.

Bước 3: Tháo dỡ Loadcell cũ và vệ sinh khoang chứa

Mở nắp khoang điện tử, nhả các mối hàn dây tín hiệu của Loadcell nối về mạch chính. Vặn ốc cố định Loadcell ra khỏi thân cân. Vệ sinh sạch sẽ khoang chứa cảm biến bằng dung dịch vệ sinh tiếp điểm phù hợp với vật liệu và khuyến cáo của nhà sản xuất.

Bước 4: Lắp đặt Loadcell mới đúng chiều kỹ thuật

Đặt cảm biến lực mới vào đúng vị trí cơ khí, kiểm tra chiều mũi tên chịu lực (nếu có) hướng đúng về phía móc cẩu chịu tải. Siết bu-lông định vị theo đúng momen xoắn do nhà sản xuất cụm cân/Loadcell quy định; không áp dụng một giá trị Nm cố định cho mọi model. Lắp lại chốt an toàn đầy đủ.

Bước 5: Đấu nối dây tín hiệu và đóng nắp kín khít

Luồn dây cáp qua lỗ siết cáp chống nước (Cable Gland). Hàn hoặc đấu nối dây chính xác theo sơ đồ wiring của model cảm biến mới. Dùng ống co nhiệt bọc kín các mối hàn để chống chập ẩm. Lắp gioăng cao su làm kín trước khi siết vỏ bảo vệ.

4. Hiệu Chuẩn (Calibration) & Đo Kiểm Sau Khi Thay Loadcell Mới

Sau khi thay thế cảm biến mới, đặc tính tín hiệu đầu vào đã thay đổi. Bắt buộc phải tiến hành hiệu chuẩn lại cân bằng quả cân chuẩn để khôi phục độ chính xác.

4.1. Cài đặt dải Zero và Span Calibration

1. Khởi động sấy mạch: Cắm ắc quy, bật nguồn cân và để thiết bị hoạt động không tải từ 15 đến 30 phút để nhiệt độ các phần tử điện tử đạt trạng thái ổn định.
2. Truy cập chế độ Calib: Sử dụng tổ hợp phím hoặc công tắc Calib (Jumper/Switch) trên bo mạch tùy theo từng model đầu cân.
3. Xác lập điểm Zero Cal: Giữ cân ở trạng thái treo tự do không tải, xác nhận Zero Cal để đầu cân ghi nhận giá trị điện áp mốc.
4. Xác lập điểm tải chuẩn (Span Cal): Mức tải dùng để hiệu chuẩn và các phép thử sau thay Loadcell phải thực hiện theo quy trình hiệu chuẩn/kiểm định áp dụng cho model và mục đích sử dụng của cân. Trong thực tế, kỹ thuật viên có thể sử dụng các mức tải chuẩn phù hợp với dải đo và điều kiện kiểm tra.

4.2. Kiểm tra kỹ thuật và quy định đo lường

Đo kiểm đối chiếu với các yêu cầu kỹ thuật đo lường giúp đảm bảo độ ổn định của thiết bị:

• Tiêu chuẩn OIML R76: Quy định các mức sai số cho phép lớn nhất (MPE) ứng với từng dải đo cấp chính xác III.
• Quy chuẩn đo lường Việt Nam ĐLVN 14:2009: Quy định về phương pháp kiểm tra tải trọng, độ lặp lại và độ ổn định của cân treo.
• Nếu cân thuộc trường hợp phải kiểm định theo quy định đo lường hiện hành, sau khi sửa chữa/thay thế bộ phận đo lường, cần thực hiện kiểm tra và kiểm định cân điện tử theo yêu cầu áp dụng trước khi đưa vào sử dụng.

5. Chi Phí Thay Loadcell Cân Treo & Báo Giá Tham Khảo

Chi phí thay Loadcell phụ thuộc vào nhiều yếu tố như tải trọng, model cân, thương hiệu cảm biến, xuất xứ và công dịch vụ lắp đặt / hiệu chuẩn tại hiện trường.

(Mức giá tham khảo, cập nhật ngày 15/08/2026):

• Cân treo 1 Tấn: Giá cảm biến thay thế tham khảo từ 950.000 VNĐ đến 1.800.000 VNĐ tùy hãng sản xuất.
• Cân treo 3 Tấn: Giá cảm biến thay thế tham khảo từ 1.500.000 VNĐ đến 2.800.000 VNĐ.
• Cân treo 5 Tấn: Giá cảm biến thay thế tham khảo từ 2.200.000 VNĐ đến 4.200.000 VNĐ.
• Cân treo 10 – 20 Tấn: Chi phí linh kiện phụ thuộc theo cấu trúc cơ khí (chốt cẩu / trụ kéo) và thương hiệu.

Khi cân treo gặp sự cố hư hỏng, việc tham khảo dịch vụ sửa cân điện tử công nghiệp uy tín sẽ giúp đảm bảo thiết bị được chẩn đoán đúng bệnh và thay thế linh kiện tương thích.
