1. Phân Loại Hiện Tượng Màn Hình Cân Treo Bị Lỗi Hiển Thị

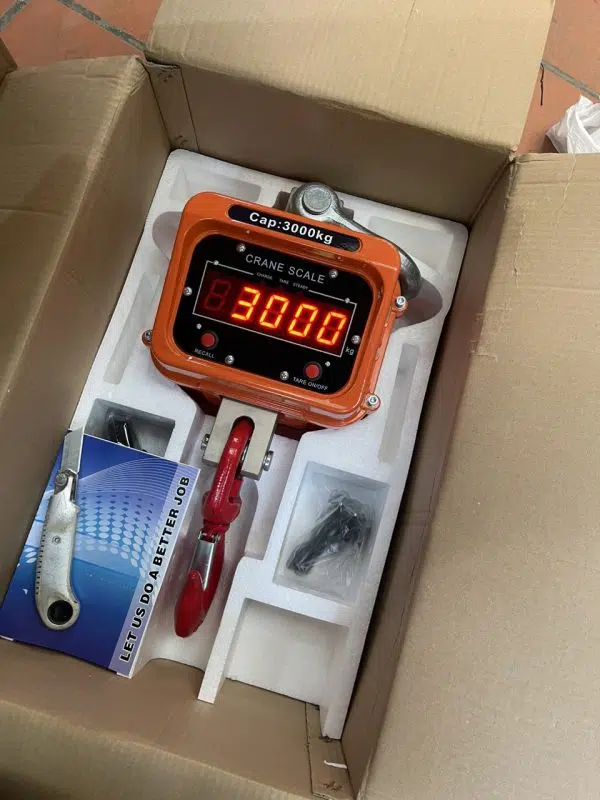

Tùy thuộc vào công nghệ hiển thị được trang bị trên từng model cân treo công nghiệp (LED 7 đoạn cực sáng hoặc LCD tích hợp đèn nền), biểu hiện lỗi kỹ thuật sẽ có sự khác nhau:

• **Màn hình bị mờ toàn bộ:** Ánh sáng LED hoặc độ tương phản LCD giảm mạnh, khó đọc số dù đứng ở cự ly gần. Tình trạng này thường xấu đi khi cân nâng tải trọng nặng hoặc bật đèn nền.
• **Mất nét, đứt đoạn (Segment Failure):** Một hoặc nhiều thanh LED 7 đoạn không sáng, làm biến dạng các con số (ví dụ: số 8 bị đứt nét hiển thị giống số 0 hoặc số 6).
• **Hiển thị chớp nháy hoặc thiếu ổn định:** Số kg liên tục nhấp nháy, ánh sáng chập chờn theo nhịp hoặc tắt phụt khi có rung động cơ học từ móc cẩu.
• **Màn hình LCD bị lem mực, ố đen:** Tấm kính hiển thị xuất hiện các vệt đen lan rộng, đứt đường quét ngang/dọc do va đập ngoại lực.

Một tỷ lệ đáng kể các trường hợp màn hình cân treo bị mờ đột ngột xuất phát từ nguồn nuôi (ắc quy suy hao, nguồn cấp sụt áp) hoặc linh kiện công suất trên bo mạch hiển thị bị thoái hóa sau thời gian dài vận hành nóng.

2. Quy Trình Chẩn Đoán Kỹ Thuật 4 Bước Chuyên Sâu

Để khắc phục chính xác mà không thay thế lãng phí linh kiện, kỹ thuật viên cần tuân thủ quy trình kiểm tra theo trình tự từ khối nguồn ngoại vi đến bo mạch điều khiển bên trong.

Bước 1: Đo Kiểm Khối Nguồn Nuôi (Ắc Quy & Sạc)

Khối nguồn suy hao là nguyên nhân hàng đầu khiến độ sáng màn hình bị suy giảm. Khi thiếu điện áp nuôi, IC điều khiển sẽ không đủ dòng cấp cho các bóng LED hoặc dải quét LCD.

• **Đo điện áp tĩnh ắc quy:** Sử dụng đồng hồ vạn năng (Multimeter) đo tại hai cực ắc quy (thường là bình 6V/4Ah, 6V/10Ah hoặc khối pin Lithium 7.4V tùy model). Nếu điện áp bình 6V sụt dưới 5.8V khi không sạc, bình đã cạn điện.
• **Đo sụt áp có tải:** Bật nguồn cân và quan sát điện áp. Nếu điện áp sụt nhanh xuống dưới 5.6V khi màn hình sáng, ắc quy đã bị chai hoàn toàn hoặc tăng nội trở, cần thay thế bình mới.
• **Kiểm tra Adapter/Sạc:** Đo điện áp đầu ra của bộ sạc đối chiếu với thông số ghi trên nhãn để đảm bảo mạch sạc nội bộ hoạt động bình thường.

Bước 2: Kiểm Tra Mạch Ổn Áp Trên Bo Mạch Chính

Nguồn điện từ ắc quy sau khi đưa vào bo mạch chính sẽ đi qua các tầng ổn áp trước khi cấp cho khối vi xử lý và màn hình.

Ở một số thiết kế, bo mạch có thể sử dụng IC ổn áp như 7805 hoặc AMS1117-5.0V cấp nguồn cho vi xử lý và IC quét hiển thị; cần xác định đúng sơ đồ mạch nguồn của model đang kiểm tra. Giá trị điện áp chuẩn đầu ra tại chân VCC của khối hiển thị thường đạt khoảng 5.0V ± 0.1V. Nếu điện áp này bị sụt giảm hoặc gợn sóng nhiễu lớn, màn hình sẽ bị mờ hoặc chớp nháy liên tục.

Bước 3: Chẩn Đoán Khối Điều Khiển Hiển Thị & Linh Kiện LED/LCD

Khi nguồn nuôi đã đạt chuẩn nhưng màn hình vẫn bị mất nét hoặc đứt đoạn, hư hỏng nằm tại cụm hiển thị:

• **Đối với LED 7 đoạn:** Lỗi đứt nét có thể do cháy đứt bóng LED con bên trong cụm hiển thị hoặc hỏng IC Driver ghi dịch (như các dòng IC 74HC595, TM1628, HT1621 – tùy thiết kế bo mạch).
• **Đối với màn hình LCD:** Hiện tượng đứt nét hoặc lem mực thường do nứt vỡ lớp kính tinh thể lỏng hoặc hỏng dải cáp dẫn điện (zebra strip/băng keo dẫn điện). Đối với sự cố này, kỹ thuật viên thường phải thay cụm LCD vì phần kính hiển thị không thể phục hồi bằng các thao tác vệ sinh hoặc chỉnh tiếp xúc thông thường.

Bước 4: Kiểm Tra Tác Động Môi Trường & Cơ Học

Môi trường xưởng đúc, kho bãi ẩm ướt hoặc nhiều bụi kim loại dễ gây ra hiện tượng rò điện, oxy hóa chân cắm cáp tín hiệu (Flat Cable) nối giữa bo chính và bo hiển thị. Vệ sinh bằng dung dịch làm sạch mạch chuyên dụng (như IPA) và sấy khô để loại trừ yếu tố tiếp xúc kém.

Trường hợp cân treo gặp sự cố không lên nguồn kèm mờ màn hình, bạn có thể xem thêm bài viết chi tiết về xử lý cân điện tử mất nguồn để có hướng chẩn đoán toàn diện.

3. Lựa Chọn Phương Án: Sửa Chữa Linh Kiện Hay Thay Mới Màn Hình?

Tùy thuộc vào mức độ tổn hại của bo mạch và công nghệ hiển thị, kỹ thuật viên GED khuyến nghị phương án xử lý tối ưu theo bảng so sánh dưới đây:

Để tìm hiểu sâu hơn về quy trình bảo dưỡng và các linh kiện thay thế chuẩn, quý vị có thể tham khảo bài viết thay thế phụ kiện cân treo điện tử của GED.

4. Bảng Báo Giá Tham Khảo Dịch Vụ Sửa Chữa Màn Hình Cân Treo

Dưới đây là khoảng chi phí tham khảo cho các hạng mục sửa chữa và thay thế linh kiện màn hình cân treo công nghiệp tại GED:

5. Quy Trình Kiểm Tra & Hiệu Chuẩn Sau Khi Sửa Chữa

Sau khi hoàn tất công tác sửa chữa hoặc thay thế cụm màn hình, kỹ thuật viên cần tiến hành kiểm tra lại zero và độ ổn định hiển thị của cân. Nếu quá trình tháo lắp vỏ bảo vệ hoặc can thiệp bo mạch có ảnh hưởng đến hệ thống đo lường, hoặc theo yêu cầu của quy trình quản lý chất lượng thiết bị tại nhà xưởng, thực hiện kiểm tra/hiệu chuẩn phù hợp (áp dụng các tiêu chuẩn đo lường như OIML R76, ĐLVN 14:2009) trước khi đưa thiết bị vào sử dụng chính thức.

Người vận hành có thể tham khảo thêm dịch vụ kiểm định cân điện tử để đảm bảo tính pháp lý và chính xác tuyệt đối cho thiết bị đo lường.

6. Biện Pháp Phòng Ngừa Lỗi Màn Hình Cân Treo Bị Mờ & Đứt Đoạn

Thực hiện các biện pháp phòng ngừa và bảo dưỡng định kỳ sẽ giúp duy trì tuổi thọ cũng như độ ổn định hoạt động của cụm màn hình hiển thị cân treo trong môi trường xưởng khắc nghiệt:

• **Kiểm tra gioăng cao su làm kín:** Kiểm tra định kỳ tình trạng gioăng bảo vệ vỏ cân và thay thế khi gioăng bị chai, nứt, biến dạng hoặc không còn bảo đảm độ kín chống nước và bụi bẩn xâm nhập.
• **Quản lý quy trình sạc ắc quy:** Không để ắc quy cạn kiệt điện áp trong thời gian dài. Sạc đầy bình định kỳ ngay cả khi không sử dụng cân thường xuyên.
• **Tránh va đập ngoại lực:** Trang bị khung bảo vệ hoặc mica chịu lực phía trước màn hình đối với các dòng cân làm việc ở khu vực cẩu thép, vật liệu xây dựng.
• **Bảo quản đúng nơi quy định:** Khi không vận hành, treo cân hoặc cất giữ tại nơi khô ráo, tránh ánh nắng mặt trời chiếu trực tiếp làm thoái hóa lớp phân cực màn hình LCD.

Nếu hệ thống cân treo của bạn sử dụng bộ điều khiển không dây cầm tay, quý vị có thể xem thêm bài hướng dẫn sửa lỗi cân treo không nhận remote để chủ động khắc phục các sự cố điều khiển từ xa.
